Placa de circuito impresso de metal - Substrato de alumínio

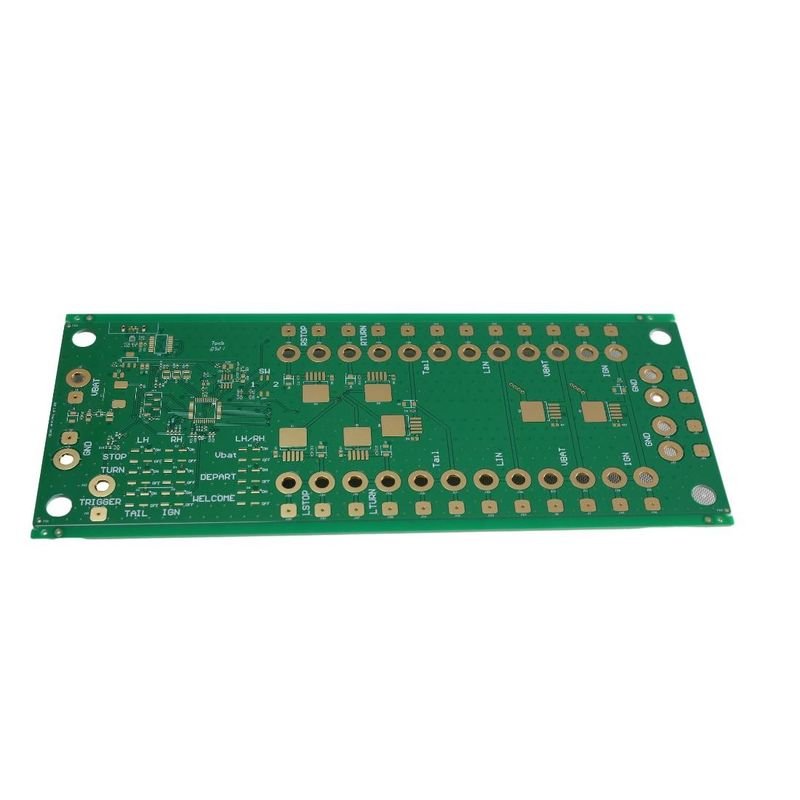

Placa de circuito impresso de metal Substrato de alumínio Placa de luz de exibição de alta densidade

O substrato de alumínio é uma placa de revestimento de cobre com base de metal com boa função de dissipação de calor, o painel único geral é composto por três camadas de estrutura, respectivamente, camada de circuito (folha de cobre), camada de isolamento e base de metal. Para uso de ponta, também são projetados painéis duplos, a estrutura da camada de circuito, camada de isolamento, base de alumínio, camada de isolamento, camada de circuito. Muito poucas aplicações são placas multicamadas, que podem ser feitas de placas multicamadas comuns e camadas de isolamento e bases de alumínio.
1, as vantagens do substrato de alumínio
(1) A dissipação de calor é significativamente melhor do que a estrutura FR-4 padrão.
(2) A condutividade térmica do dielétrico usado é geralmente de 5 a 10 vezes maior do que a do vidro epóxi convencional, e a espessura é de apenas um décimo.
(3) O índice de transferência de calor é mais eficiente do que o PCB rígido tradicional.
(4) Um peso de cobre menor pode ser usado do que o indicado na figura recomendada da IPC.
2, o campo de aplicação do substrato de alumínio
(1) Equipamentos de áudio: amplificador de entrada, saída, amplificador de balanceamento, amplificador de áudio, pré-amplificador, amplificador de potência, etc.
(2) Equipamentos de alimentação: regulador de comutação, conversor DC/AC, regulador SW, etc.
(3) Equipamentos eletrônicos de comunicação: amplificador de alta frequência, equipamentos elétricos de filtro, circuito de transmissão.
(4) Equipamentos de automação de escritório: acionamentos de motor, etc.
(5) Automóvel: regulador eletrônico, ignitor, controlador de potência, etc.
(6) Computador: placa de CPU, unidade de disquete, dispositivo de alimentação, etc.
(7) Módulo de alimentação: conversor, relé de estado sólido, ponte retificadora, etc.
O substrato de alumínio é amplamente utilizado, equipamentos de áudio em geral, equipamentos de alimentação, equipamentos eletrônicos de comunicação, equipamentos de automação de escritório, automóveis, computadores, módulos de alimentação têm existência de substrato de alumínio.
